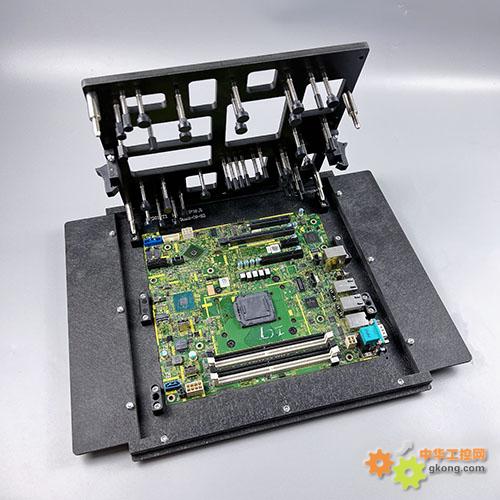

PCBA貼片波峰焊治具（過錫過爐載具）是電子制造中用于固定和保護電路板（尤其是柔性軟板）的關鍵工具，需具備耐高溫、精準定位和多用途功能。以下是關于此類治具的詳細解析：
1. 核心功能與特點
耐高溫材料
合成石（如FR4、鋁硅酸鹽）：耐溫達300℃以上，熱變形小，絕緣性好，適合波峰焊和回流焊。
鋁合金（陽極氧化處理）：輕量化且散熱快，但需注意絕緣處理。
特種工程塑料（如PEEK、PI）：成本較高，但兼具耐高溫和機械強度。
軟板（FPC）專用設計
精密定位：使用銷釘、磁吸或真空吸附固定柔性板，避免移位。
防變形結構：添加支撐條或壓塊，防止軟板過爐時彎曲。
避讓開窗：治具開口避開焊點，確保錫流滲透，同時保護敏感元件。
多功能兼容性
模塊化設計：可更換定位模塊，適配不同板型（單板/拼板）。
測試集成：預留探針孔位，支持在線測試（ICT）或功能測試（FCT）。
2. 關鍵設計考量
熱管理
避免局部過熱，需優化開孔率和結構（如蜂窩設計）。
高溫環境下尺寸穩定性（合成石膨脹系數低至0.1×10??/℃）。
工藝適配性
波峰焊：治具底部需有導流槽，減少錫渣殘留。
回流焊：避免遮擋熱風循環，確保溫度均勻性。
耐用性與維護
表面防粘涂層（如特氟龍）減少錫膏殘留。
定期清潔和檢查定位精度，防止老化變形。
3. 典型應用場景
高密度PCB：如手機主板、汽車電子，需治具提供精準屏蔽。
異形板/軟硬結合板：定制治具輪廓，解決定位難題。
多品種小批量：快速換線設計（如磁吸固定）提升效率。
4. 選型建議
材料選擇：優先合成石（性價比高），超高溫環境考慮PEEK。
供應商評估：要求提供熱仿真報告和樣品實測數據（如連續過爐100次后的變形量）。
成本平衡：復雜治具（如帶測試功能）初期投入高，但可降低長期測試成本。
5. 常見問題與解決
問題：軟板過爐后起皺。
對策：增加治具支撐面積，改用分段式壓合結構。
問題：錫珠殘留。
對策：優化治具開孔角度（建議45°引流），增加助焊劑導流槽。
|
