SMT治具（Surface Mount Technology Fixture）是用于表面貼裝技術（SMT）生產過程中的專用輔助工具，主要用于定位、支撐、保護或測試PCB（印刷電路板）及電子元件，確保SMT貼片、焊接、檢測等工序的精度和效率。以下是其核心功能和用途的詳細介紹：
一、SMT治具的主要功能
***
固定PCB板的位置，確保其在印刷、貼片、回流焊等工序中不發生偏移。
通過定位孔、邊沿卡扣或真空吸附等方式實現高精度對位。
支撐與保護
防止PCB因高溫或機械應力變形（如回流焊時的翹曲）。
保護敏感元件（如BGA、連接器）免受擠壓或刮傷。
波峰焊治具是專門為波峰焊工藝設計的專用工具，主要用于在PCB（電路板）通過熔融焊料波峰時，精準控制焊料流動路徑、保護敏感元件，并確保
焊接質量。其核心功能與回流焊治具不同，需應對液態焊料的動態沖擊和高溫環境。
核心作用
防止“陰影效應”
遮擋已焊接的表貼元件（如SMD器件），避免被液態焊料二次沖刷導致脫落或短路。
（例：PCB雙面工藝中，背面已貼裝的精密IC需用治具遮蓋）
引導焊料流向
通過精準開孔暴露插件元件（如通孔連接器）的焊點，確保焊料均勻覆蓋引腳。

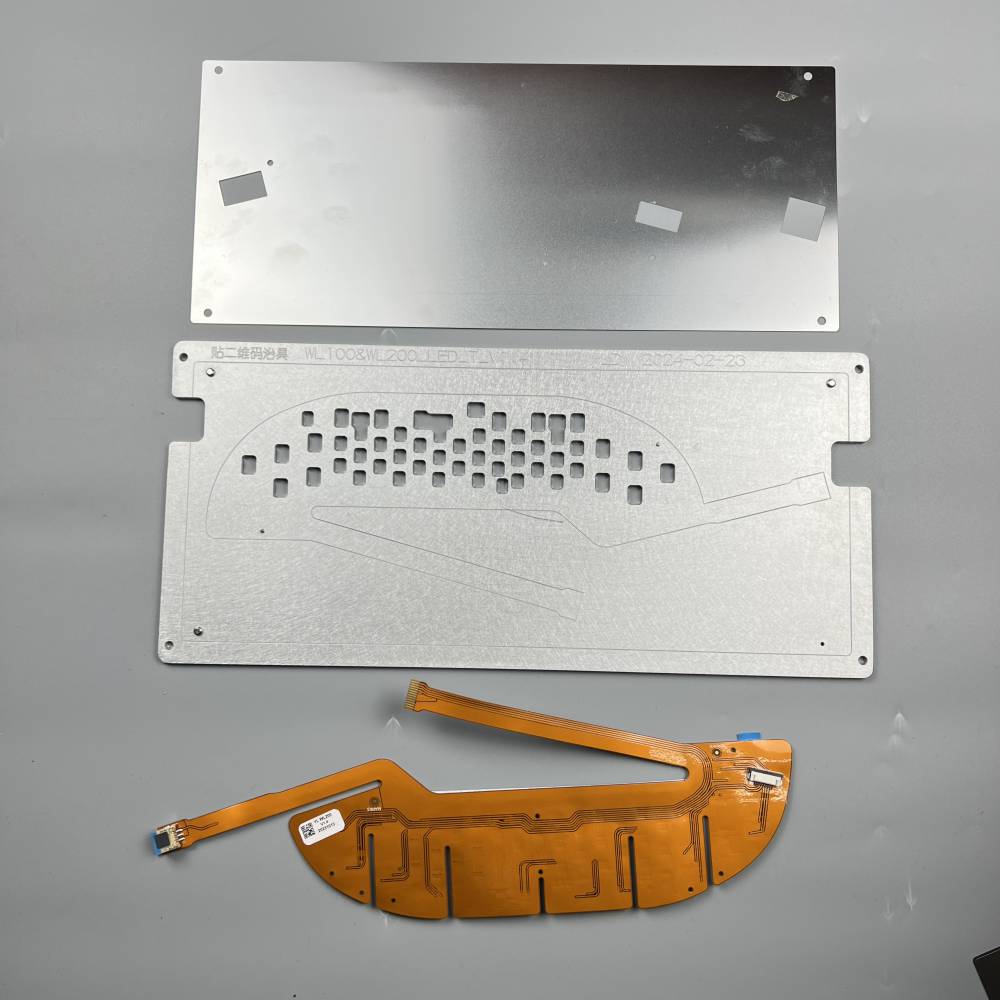

支撐薄板/異形PCB
防止PCB因液態焊料沖擊變形，尤其針對柔性板或大尺寸板。
隔離敏感區域
保護不耐高溫的元件（如塑料外殼、線纜）免受焊料飛濺或高溫損傷。
|
